Vaka 1: Rekonstrüksiyon Plağı
Tanı: Korpus bölgesinde kemik rezeksiyonu yapılan hastanın travma sonucu standart rekonstrüksiyon plağının kırılması sebebiyle hastaya özel rekonstrüksiyon plağı tedavisi öngörülmüştür.
Tanı & Planlama
Korpus bölgesinde kemik rezeksiyonu yapılan hastanın travma sonucu standart rekonstrüksiyon plağının kırılması sebebiyle hastaya özel rekonstrüksiyon plağı tedavisi öngörülmüştür.

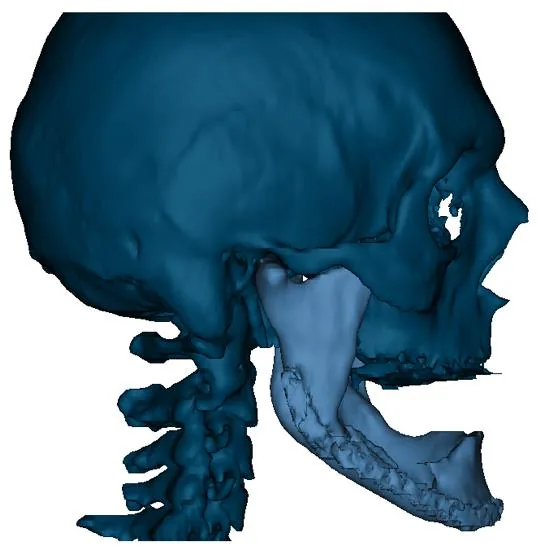

Hasta DICOM verilerinden anatomik kemik modelleri oluşturulmuştur.

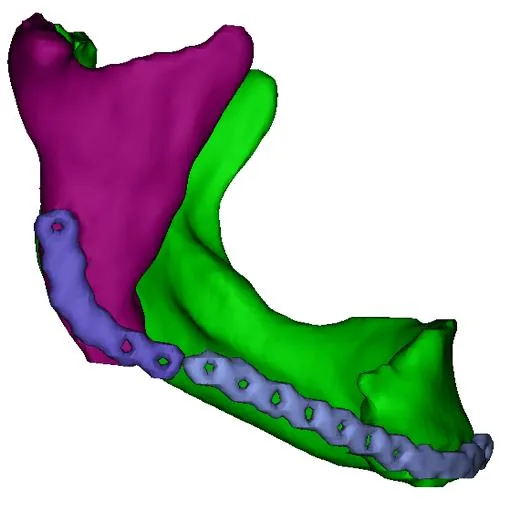

Kırılma sonrası yer değişen sağ kondil simülasyon ile anatomik olarak konumlandırılmıştır.
Hastanın kırılan plağı sökülerek mandibula kemik morfolojisi ortaya çıkarılmıştır.
Kılavuz Tasarımı

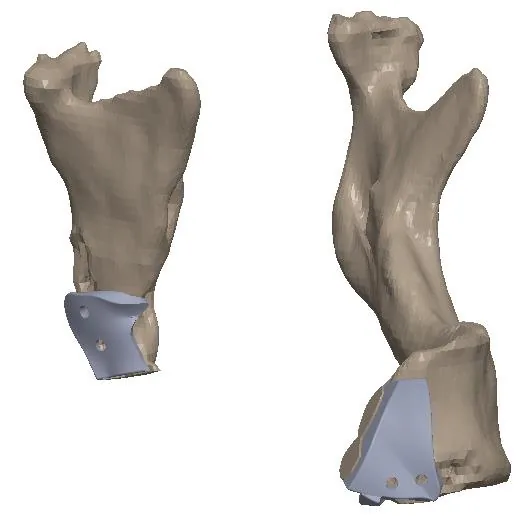

Hastaya özel plağın doğru konumlandırılması için kesileri yapacak kılavuzlar tasarlanmıştır.
Sonlu Elemanlar Analizi (FEA)

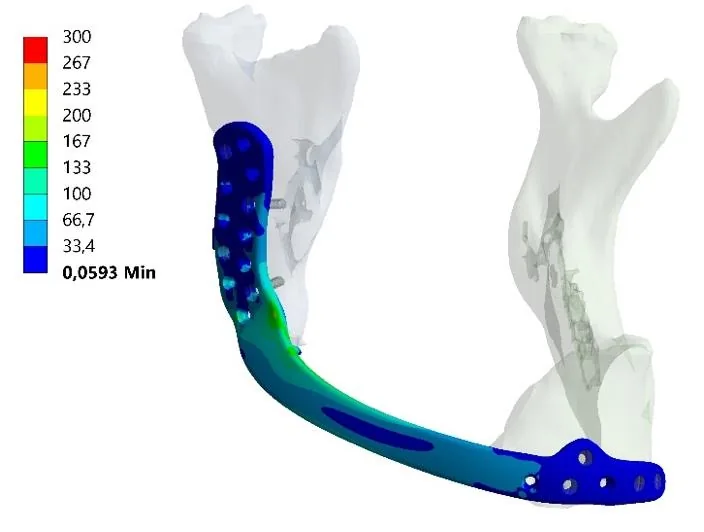

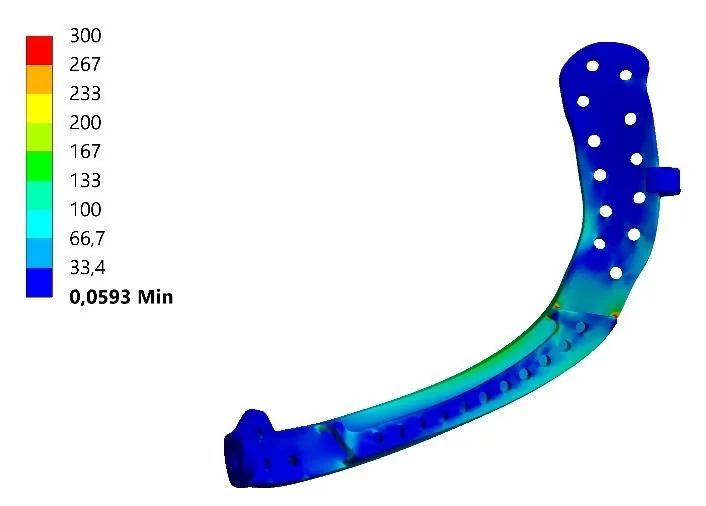

Tasarlanan plağın analizleri nonlineer olarak ANSYS yazılımında yapılmıştır.

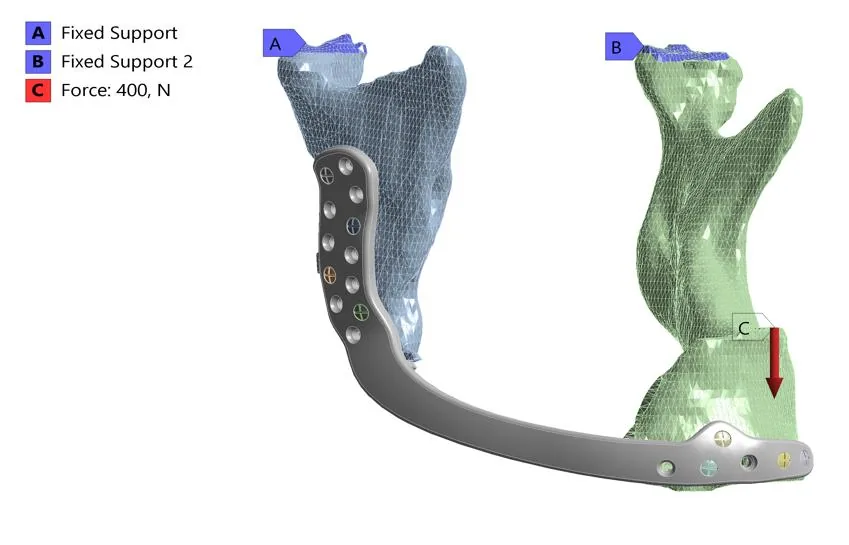

Analiz öncesi mesh modeli oluşturulan plağın sınır şartlarında analizleri yapılmıştır.
Medikal Ti6Al4V-Eli mekanik özellikleri üreticiden, kemik yapısı literatürden alınmıştır.
Üretim ve Post Process

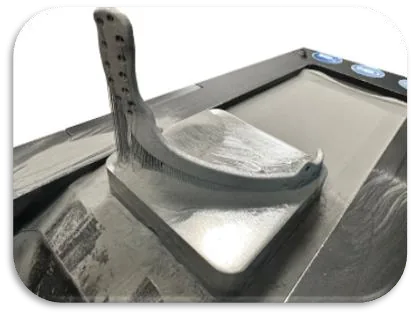

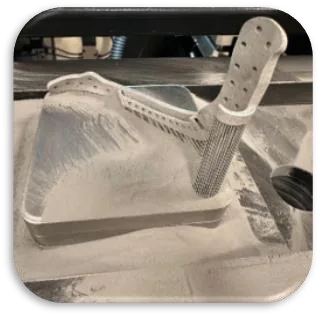

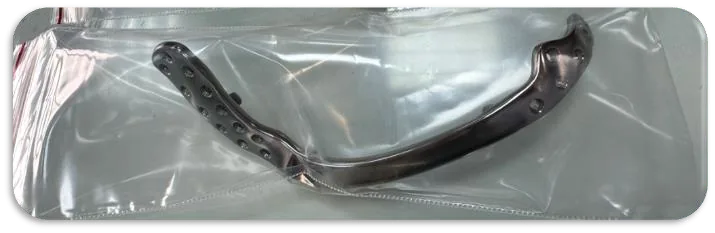

Plağın eklemeli imalat ile üretimi
Plak, medikal Ti6Al4V-Eli alaşım tozu ile Seçici Lazer Ergitme (SLM) yöntemi kullanılarak üretilmiştir. Üretimde aşağıdaki parametreler kullanılmıştır:
- Lazer gücü: 80W
- Tarama hızı: 1125mm/s
- Katman kalınlığı: 25µm
- Yana kayma mesafesi: 45µm

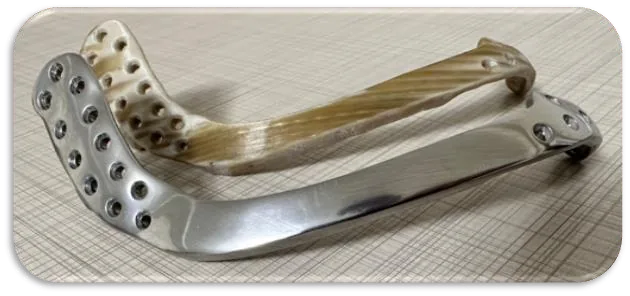

Medikal PEEK malzemeden delik kılavuzunun üretimi
Delik konumlarını belirleyecek kılavuz medikal PEEK (Invibio) kullanılarak cleanroom içerisinde Eriğik Yığma Modellemesi (FDM) yöntemi ile üretilmiştir.
Post process işlemleri
İmplant, sırasıyla grit 240, grit 400, grit 600 ve grit 1200 SiC zımpara kağıtları kullanılarak parlatılmış ve ardından son olarak 0,05 µm parçacık çapındaki a-alümina tozuyla parlatılmıştır.
Parlatma sonrası 53KHz frekansta alkol içerisinde 15dk boyunca 26°C'de ultrasonik olarak yıkanmıştır.
